網戸

侍風

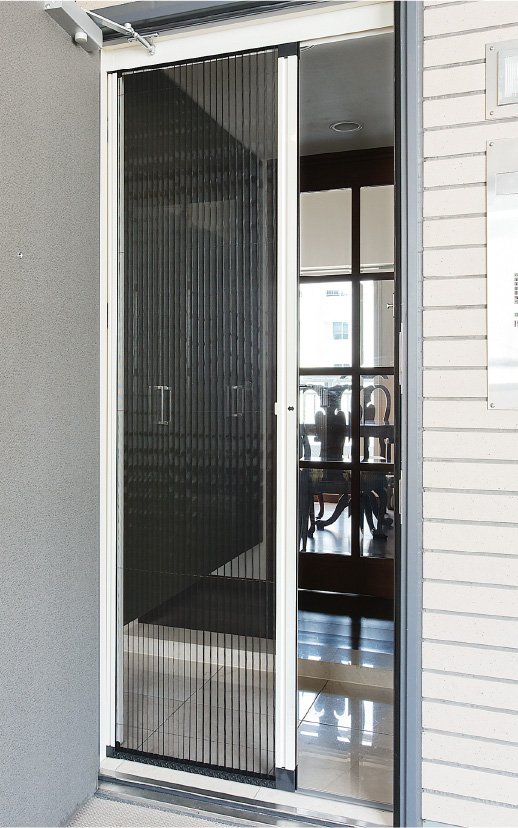

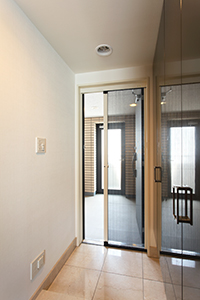

メタコプリーツネット侍風

侍風はプリーツネットの交換ができるドア用収納網戸です。
プリーツネットが裂けたり、穴があいた場合は、交換ができます。
また、汚れた場合は、網戸本体を取り外し水洗いができます。

特徴


①プリーツネットの交換
プリーツネットが裂けたり、穴が空いた場合は交換できます。(別売)

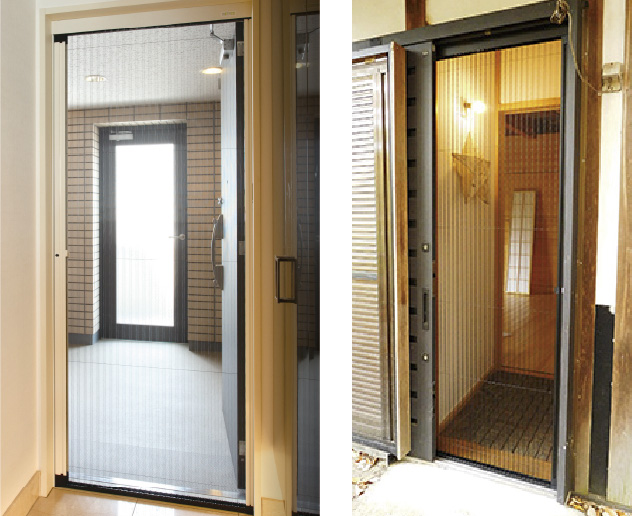

②収納式
網戸が不要なとき、出入りのときはプリーツネットをたたみ収納します。
③バリアフリー
網戸の下部は高さわずか5mmのレール仕様。
出入りの妨げにならないバリアフリーです。
きゃたぴらとレールが外れにくい設計となっています。
④お手入れ方法

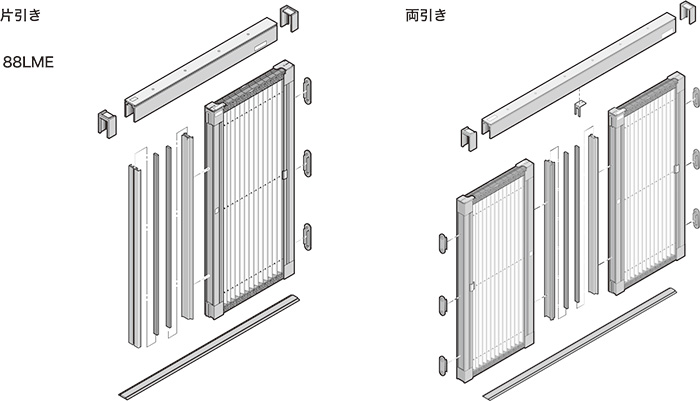

網戸本体の取り付けは着脱が簡単なアンカープレート仕様。
網戸が汚れた場合網戸本体を取り外して水洗いできます。
⑤PPネット
ポリプロピレン・モノフィラメントの仕様により耐水性・通気性に優れています。
光の反射がなく視界を遮らない黒を採用しています。
ホワイト:W
ブロンズ:N
⑥製品の色

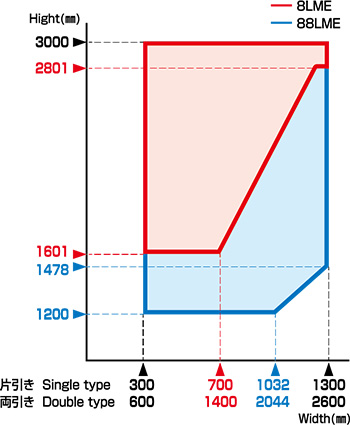

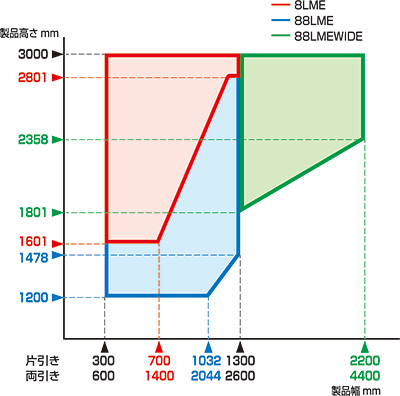

製品製作寸法




○製作制限表 片引き
Hmm\Wmm 300〜500 501〜700 701〜900 901〜1100 1101〜1300 1301〜1500 1501〜1700 1701〜1900 1901〜2200
1200〜1400 8LME 88LME 88LME - - - - - -
1401〜1600 8LME 88LME 88LME 88LME - - - - -
1601〜1800 8LME 8LME 88LME 88LME 88LME - - - -
1801〜2000 8LME 8LME 88LME 88LME 88LME 88LMEW - - -
2001〜2200 8LME 8LME 8LME 88LME 88LME 88LMEW 88LMEW - -
2201〜2400 8LME 8LME 8LME 88LME 88LME 88LMEW 88LMEW 88LMEW -
2401〜2600 8LME 8LME 8LME 8LME 88LME 88LMEW 88LMEW 88LMEW 88LMEW
2601〜2800 8LME 8LME 8LME 8LME 88LME 88LMEW 88LMEW 88LMEW 88LMEW
2801〜3000 8LME 8LME 8LME 8LME 8LME 88LMEW 88LMEW 88LMEW 88LMEW

○製作制限表 両引き
Hmm\Wmm 600〜1000 1001〜1400 1401〜1800 1801〜2200 2201〜2600 2601〜3000 3001〜3400 3401〜3800 3801〜4400
1200〜1400 8LME 88LME 88LME - - - - - -
1401〜1600 8LME 88LME 88LME 88LME - - - - -
1601〜1800 8LME 8LME 88LME 88LME 88LME - - - -
1801〜2000 8LME 8LME 88LME 88LME 88LME 88LMEW - - -
2001〜2200 8LME 8LME 8LME 88LME 88LME 88LMEW 88LMEW - -
2201〜2400 8LME 8LME 8LME 88LME 88LME 88LMEW 88LMEW 88LMEW -
2401〜2600 8LME 8LME 8LME 8LME 88LME 88LMEW 88LMEW 88LMEW 88LMEW
2601〜2800 8LME 8LME 8LME 8LME 88LME 88LMEW 88LMEW 88LMEW 88LMEW
2801〜3000 8LME 8LME 8LME 8LME 8LME 88LMEW 88LMEW 88LMEW 88LMEW

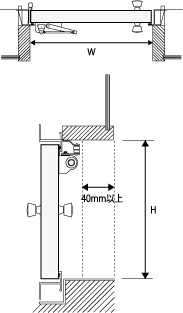

製品の取付け条件


製品を取り付ける場所において、下記の条件を確認してください。

①取付枠及び床に段差がないこと。
②取付枠の幅が40mm以上あること。
③ドアクローザ、ドアの把手が干渉しないこと。
④開口部の向かい合う辺がそれぞれ平行で四隅が直角であること。
⑤取り付け幅W寸法が4400mm以下、取り付け高さH寸法が3000mm以下であること。

注)巾木がある場合、巾木と同じ板等で段差をなくしてください。

a

採寸


製品を取り付ける場所を確認し、取付幅、取付高さを採寸してください。

注)
取付枠にゆがみがある場合がありますので幅、高さとも2,3か所採寸し、最大寸法を出してください。
注)
幅方向は上枠、レールを最大300mmまで切り詰めできます。高さ方向は上枠の呑込みでマイナス20mm、プラス10mmの調整寸法となっています。

補助部材(オプション部材です。詳細はお問い合わせください。)




ドキュメントダウンロード

侍風 カタログPDF
8LME 取扱説明書 納まり図
88LME 取扱説明書 納まり図
88LMEW 取扱説明書 納まり図
※CADデータが必要な方は、お問い合わせフォームよりご連絡ください。後ほど送付いたします。

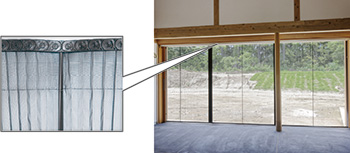

メタコプリーツネット侍風タンデム


侍風タンデムは、網戸本体を連結した仕様です。
網戸本体の連結は3枚まで可能、引き分けの場合最大幅7.8mの大開口部に取り付けできます。特にフォールディングドアには最適です。

特注仕様となりますので、お問い合わせフォームよりご連絡ください。
